Bagaimanakah Mesin Penggelek Plat Hidraulik Berfungsi? Panduan Lengkap

Jawapan Pantas: Bagaimana a Mesin Gelek Plat Hidraulik Berfungsi

A mesin penggulung plat hidraulik membentuk kepingan logam rata menjadi bentuk melengkung atau silinder dengan menyuap plat antara gulungan berputar manakala silinder hidraulik menggunakan tekanan yang stabil dan boleh laras untuk membengkokkan bahan dengan jumlah yang sedikit dengan setiap hantaran. Gulung atas (atau gulung sisi, bergantung pada reka bentuk) ditolak ke bawah atau ke dalam oleh kuasa hidraulik dan bukannya oleh gear atau skru, jadi pengendali boleh menala halus daya lentur dalam masa nyata dan menahan tekanan itu secara konsisten merentasi panjang penuh plat.

Ini adalah prinsip kerja di sebalik hampir setiap mesin yang dipasarkan hari ini sebagai a Mesin Penggelek Plat Keluli , Mesin Lentur Plat Hidraulik , atau 4 Gulung Plate Rolling Machine , sama ada ia terletak di kedai fabrikasi logam kecil atau berjalan sebagai Mesin Gelek Plat Tugas Berat pada barisan pengeluaran limbungan kapal. Bahagian di bawah memecahkan proses secara berperingkat, bdaningkan konfigurasi gulungan biasa dan terangkan cara jenis bahan, ketebalan plat dan susunan gulungan mempengaruhi hasil akhir.

Perbandingan syot kilat dua susun atur mesin penggelek plat paling biasa
Ciri	3 Gulung Plate Rolling Machine	4 Gulung Plate Rolling Machine
Langkah pra-lentur	Selalunya memerlukan hantaran atau lekapan berasingan	Dibina dalam kitaran bergolek
Membalikkan pinggan diperlukan	Kadang-kadang, pada reka bentuk asimetri	Jarang diperlukan
Kes penggunaan biasa	Fabrikasi bengkel am	Ketepatan dan pengeluaran berulang berjalan

Memahami Prinsip Kerja Teras Lentur Gulungan

Setiap mesin penggulung plat , tidak kira berapa banyak gulungan yang digunakannya, bergantung pada idea asas yang sama: tiga atau lebih titik sesentuh menolak plat keluar dari garis lurus, memaksa logam melepasi titik hasilnya dengan cara terkawal supaya ia mengambil lengkung kekal dan bukannya melonjak ke belakang rata. Pada mesin hidraulik, daya di sebalik tekanan itu datang daripada silinder pacuan minyak dan bukannya skru mekanikal, itulah sebabnya reka bentuk hidraulik secara amnya lebih mudah untuk diperhalusi pertengahan kitaran.

Membongkok Tiga Mata dalam Amalan

Bayangkan plat diletakkan pada dua gulungan sokongan bawah manakala gulungan atas menekan ke bawah di antara mereka. Apabila plat didorong ke hadapan dan ke belakang, gulungan atas secara beransur-ansur turun dalam kenaikan kecil, mengetatkan kelengkungan pada setiap hantaran. Silinder hidraulik yang memegang gulungan atas memastikan daya ke bawah stabil walaupun rintangan plat berubah berhampiran tepi, yang merupakan salah satu sebab sistem hidraulik cenderung untuk menghasilkan lengkung yang lebih sekata merentasi lebar plat daripada persediaan mekanikal semata-mata.

Mengapa Bilangan Gulungan Penting

Menambah gulungan keempat, atau mengalihkan gulungan sisi secara mendatar dan bukannya hanya menggerakkan gulungan atas secara menegak, mengubah cara tepi plat dikendalikan. Ini adalah perbezaan teknikal utama antara konfigurasi gulungan yang diliputi dalam bahagian seterusnya, dan ia secara langsung mempengaruhi berapa banyak bahan rata dan tidak bergulung yang tinggal di hujung plat selepas terbentuk.

Komponen Struktur Utama Mesin Gelek Plat Hidraulik

Satu tipikal Mesin penggulung plat hidraulik CNC dibina daripada set bahagian yang agak kecil yang berfungsi bersama. Memahami perkara yang dilakukan oleh setiap bahagian menjadikannya lebih mudah untuk membaca helaian spesifikasi mesin atau menyelesaikan masalah bergolek di lantai kedai.

Gulung atas, boleh laras secara menegak oleh silinder hidraulik, menggunakan tekanan lenturan utama
Gulung sisi, boleh laras secara mendatar pada 4 reka bentuk gulungan, mengawal pra-lentur dan kelengkungan tepi
Gulungan bawah atau terdorong, memutarkan plat melalui mesin pada kelajuan yang ditetapkan
Unit kuasa hidraulik dan silinder, membekal dan mengawal daya lentur
Plat bingkai sisi, bawa beban mekanikal penuh dan pastikan penjajaran gulungan stabil
Pandu motor dan pengurang, putar gulung pada kelajuan terkawal dan boleh laras
Panel kawalan, daripada unit butang tekan manual hingga sistem skrin sentuh CNC penuh
Pangkalan mesin, menambat bingkai dan menyerap getaran semasa operasi

Susun atur struktur ringkas mesin penggulung plat hidraulik 4 gulungan, ditunjukkan dalam gaya isometrik untuk kejelasan

Proses Penggulungan Langkah demi Langkah

Setelah plat dimuatkan, mesin penggelek plat hidraulik bergerak melalui urutan yang agak konsisten tanpa mengira sama ada ia unit bengkel padat atau besar. mesin penggulung plat tugas berat mengendalikan keluli struktur.

Tepi plat adalah pra-bengkok, sama ada dalam mesin itu sendiri pada reka bentuk 4 gulungan atau dengan hantaran berasingan pendek, kerana tepi lurus yang tidak terbentuk sebaliknya akan meninggalkan bahagian rata pada jahitan
Plat dimuatkan dan dipusatkan di antara gulungan, dengan operator memeriksa penjajaran terhadap tanda rujukan bingkai
Gulungan atas atau sisi diturunkan atau dimajukan secara hidraulik untuk menetapkan kedudukan lenturan pertama, dan hantaran awal membentuk kelengkungan kasar
Hantaran tambahan secara beransur-ansur mengetatkan lengkung, dengan tekanan meningkat dalam kenaikan kecil yang terkawal setiap kali
Hujung plat disatukan untuk menutup bentuk silinder, di mana diameter diperiksa terhadap sasaran
Gulungan dilepaskan dan silinder yang terbentuk atau bahagian melengkung dikeluarkan untuk langkah pengeluaran seterusnya

Pada mesin manual, pengendali menilai setiap yang melalui mata dan dengan mengukur jurang; pada a Mesin penggulung plat hidraulik CNC , kedudukan roll dan sasaran tekanan diprogramkan lebih awal, jadi bahagian ulangan keluar dengan variasi yang kurang dari bahagian ke bahagian.

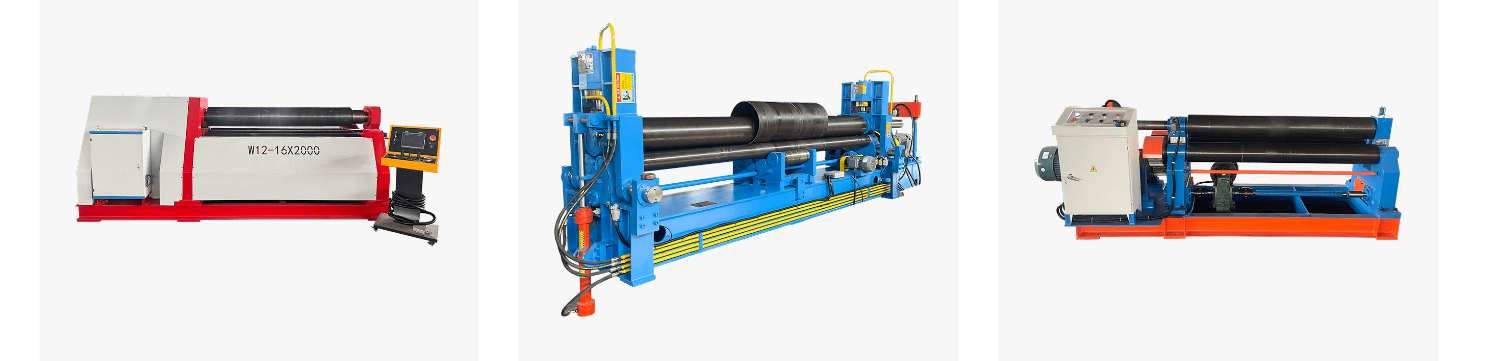

Jenis Mesin Penggelek Plat Hidraulik: 3 Roll vs 4 Roll

Kebanyakan pembeli meneliti a Mesin Gelek Plat Hidraulik akhirnya membandingkan tiga susun atur gulung dan empat gulung, kerana kedua-duanya tersedia secara meluas dan setiap satu sesuai dengan corak pengeluaran yang berbeza.

Perbandingan umum konfigurasi gulungan biasa yang digunakan dalam mesin penggulung plat
Konfigurasi	Bagaimana Ia Membengkokkan Pinggan	Paling Sesuai Untuk
2 Gulung	Pinggan dibengkokkan terlebih dahulu pada penekan, kemudian dililitkan pada gulungan yang dipandu	Lembaran pengukur nipis, fabrikasi ringan
3 Gulung, Asimetri	Gulung atas bergerak ke bawah antara dua gulungan bawah tetap	Bengkel am dan kerja pembaikan
3 Gulung, Cubit Berganda	Kedua-dua gulung bawah bergerak untuk mencubit dan pra-bengkokkan pinggan	Fabrikasi keluli isipadu sederhana
4 Roll	Gulung atas dan bawah dijajarkan secara menegak, guling sisi bergerak secara mendatar	Silinder ketepatan, pengeluaran ulangan, tugas mesin menggelek plat tugas berat

Skor kemudahan pra-lentur ilustrasi mengikut konfigurasi gulungan, skala 1 hingga 10, lebih tinggi bermakna kurang kerja pra-lentur berasingan diperlukan

Keserasian Bahan dan Kapasiti Rolling

A Mesin Penggelek Plat Keluli tidak terhad kepada satu jenis logam. Pembolehubah utama yang berubah dari satu bahan ke bahan seterusnya ialah berapa banyak rintangan yang ditawarkan oleh plat semasa ia membengkok, yang seterusnya mempengaruhi berapa banyak hantaran yang diperlukan dan berapa banyak daya hidraulik mesin mesti bertahan.

Keluli karbon , bahan yang paling biasa digulung pada mesin ini, berkelakuan boleh diramal dan digunakan secara meluas untuk tangki, paip dan bahagian struktur
Keluli tahan karat , yang bekerja lebih keras semasa membentuk, selalunya memerlukan lebih banyak hantaran dan kawalan tekanan yang teliti untuk mengelakkan penandaan permukaan
aluminium , secara amnya yang paling mudah daripada empat untuk digulung kerana rintangan pembentukannya yang lebih rendah, walaupun penjagaan diperlukan untuk mengelakkan penipisan berlebihan di selekoh
Keluli aloi , biasanya bahan yang paling menuntut, memerlukan daya hidraulik yang lebih tinggi dan perhatian yang lebih dekat pada spring-back selepas setiap hantaran

Rintangan membentuk relatif ilustrasi mengikut jenis bahan, berdasarkan tingkah laku lenturan gulungan biasa, bukan ukuran tetap

Ketebalan Plat, Diameter Gulungan dan Bilangan Hantaran

Plat yang lebih tebal memerlukan diameter gulung yang lebih besar dan lebih banyak hantaran untuk mencapai kelengkungan yang sama seperti bahan yang lebih nipis, kerana gentian luar plat tebal perlu meregang lebih jauh untuk mengikuti selekoh. Inilah sebabnya mengapa mesin dinilai untuk tertentu mesin penggulung plat capacity menyenaraikan kedua-dua ketebalan maksimum dan diameter gulungan minimum yang sepadan, dan mengapa menolak plat berhampiran had ketebalan atas biasanya bermakna memperlahankan kadar suapan dan mengambil hantaran yang lebih ringan dan lebih kerap.

Hubungan biasa antara ketebalan plat keluli karbon dan pas bergolek diperlukan untuk mencapai silinder standard, panduan am sahaja

Maksud Ini Apabila Memilih Mesin

Jika kebanyakan kerja anda terletak berhampiran hujung atas mesin yang dinilai untuk tugas mesin menggelek ketebalan plat maksimum, jangkakan masa kitaran yang lebih lama, kerana beberapa milimeter kapasiti terakhir sentiasa memerlukan lebih banyak hantaran daripada pertengahan julat. Pembeli yang kerap menggulung plat struktur tebal cenderung untuk bersaiz sehingga penarafan bingkai seterusnya dan bukannya menjalankan mesin yang lebih kecil pada had mutlaknya.

Penggelek Plat Hidraulik vs Mekanikal: Perbezaan Utama

Pilihan antara penggelek plat hidraulik vs reka bentuk mekanikal bergantung kepada cara daya lentur dijana dan dikawal. Mesin mekanikal menggerakkan gulungan atas dengan skru atau set gear yang dipacu motor, yang mudah tetapi melaraskan dalam langkah tetap. Mesin hidraulik menggunakan tekanan minyak, yang membolehkan pelarasan yang berterusan dan halus dan membolehkan sistem menahan daya yang ditetapkan walaupun rintangan plat berbeza sedikit merentasi lebarnya.

Perbandingan ilustrasi, kawasan biru gelap mewakili mesin hidraulik, kawasan biru muda mewakili mesin mekanikal, kedua-duanya pada skala 5 mata umum

Tempat Setiap Reka Bentuk Cenderung Sesuai

Mesin hidraulik umumnya menawarkan kelebihan dalam kawalan ketepatan dan ketekalan daya, itulah sebabnya ia mendominasi Pengeluar Mesin Penggelek Plat CNC segmen yang bertujuan untuk pengeluaran berulang. Mesin mekanikal masih boleh sesuai yang munasabah untuk kerja yang lebih ringan dan ringkas di mana pelarasan tekanan halus kurang penting. Kedua-dua reka bentuk tidak betul secara universal, pilihan yang tepat bergantung pada julat ketebalan plat, saiz kelompok dan jumlah automasi yang diperlukan oleh aliran kerja.

Aplikasi Biasa Merentas Industri

Oleh kerana penggulungan plat menukar stok rata kepada bentuk struktur melengkung, peralatan muncul di mana-mana bengkel memerlukan silinder, kon atau bahagian berarced dan bukannya panel rata.

Industri biasa yang bergantung pada peralatan penggelek plat hidraulik
industri	Bahagian Gulung Biasa
Pembinaan kapal	Bahagian badan kapal, penyaduran melengkung
Kapal tekanan dan tangki	Cengkerang silinder, cincin tangki simpanan
Angin dan menara utiliti	Bahagian menara berdiameter besar
Pembinaan dan seni bina	Panel fasad melengkung, sokongan melengkung
Fabrikasi keluli am	Bahagian paip, saluran, kurungan tersuai

Dalam setiap kes di atas, mesin penggulung plat terletak lebih awal dalam barisan pengeluaran, kerana bentuk yang digulung biasanya perlu disiapkan sebelum kimpalan, salutan atau pemasangan boleh diteruskan.

Cara Memilih Mesin Penggelek Plat untuk Fabrikasi Keluli

Panduan pemilihan mesin penggelek plat yang berguna bermula dari bahagian yang sebenarnya anda perlu hasilkan, bukan dari helaian spesifikasi mesin. Kerjakan faktor di bawah mengikut urutan.

Faktor utama yang perlu ditimbang apabila membandingkan pilihan mesin penggulung plat
Faktor	Apa yang perlu disemak
Ketebalan plat maksimum	Padankan dengan kerja biasa anda yang paling tebal, bukan hanya purata
Lebar plat atau panjang gulungan	Hendaklah menutup plat terluas anda dengan sedikit jidar yang berfungsi
Konfigurasi gulung	3 roll untuk kerja am, 4 roll untuk kurang pra-lentur dan toleransi yang lebih ketat
Campuran bahan	Keluli tahan karat dan aloi memerlukan lebih banyak daya yang ada daripada keluli lembut
Sistem kawalan	Manual untuk volum rendah, CNC untuk larian berulang dan konsistensi yang lebih ketat
Saiz kelompok dan kebolehulangan	Kelantangan yang lebih tinggi mengutamakan kawalan mesin penggelek plat hidraulik CNC

Setelah faktor-faktor ini dipetakan terhadap rancangan pengeluaran anda, ia menjadi lebih mudah untuk membandingkan kompak Mesin Gelek Plat Hidraulik terhadap yang lebih besar Mesin Gelek Plat Tugas Berat pada terma yang sama, kerana kedua-duanya dinilai berdasarkan beban kerja sebenar yang sama dan bukannya spesifikasi brosur generik.

Petua Pengendalian dan Penyelenggaraan untuk Hayat Perkhidmatan Panjang

Periksa paras dan keadaan minyak hidraulik pada jadual biasa, kerana minyak tercemar adalah salah satu punca paling biasa tekanan tidak sekata
Periksa permukaan gulung untuk pemarkahan atau haus, terutamanya selepas menggulung bahan pelelas atau bersalut
Sahkan keselarian gulungan secara berkala, kerana salah jajaran muncul sebagai lengkung yang tidak konsisten merentasi lebar plat
Pastikan hos hidraulik dan kelengkapan bebas daripada kebocoran, dan gantikan pengedap yang haus sebelum ia gagal semasa pengeluaran dijalankan
Ikuti titik pelinciran yang disyorkan pengeluar untuk gear, bearing dan laluan gelongsor
Rakam tetapan tekanan untuk kerja berulang supaya operator tidak menetapkan semula parameter dari awal setiap kali

Perhatian rutin terhadap titik-titik ini memastikan mesin penggulung plat hidraulik berjalan dalam toleransi yang dinilai dan mengurangkan masa henti yang tidak dirancang semasa tempoh pengeluaran yang sibuk.

Mengapa Mesin Penggelek Plat Hidraulik CNC Meningkatkan Ketekalan

Menambah kawalan CNC pada mesin penggelek plat hidraulik tidak mengubah prinsip lentur yang mendasari, ia mengubah bagaimana prinsip itu boleh diulang dari satu bahagian ke bahagian seterusnya. Kitaran yang diprogramkan menggunakan kedudukan guling dan jujukan tekanan yang sama setiap kali, yang paling penting pada pekerjaan dengan keperluan toleransi kelompok ke kelompok yang ketat, seperti cangkerang vesel tekanan atau bahagian menara yang mesti berbaris dengan bersih pada jahitan kimpalan.

Nantong Pacific CNC Machine Tool Co., Ltd, yang berpangkalan di Zon Pembangunan Ekonomi dan Teknologi Haian, berfungsi merentasi peralatan ricih, lenturan, penggelek dan penekan hidraulik untuk pelanggan dalam pembinaan kapal, pembinaan, fabrikasi keluli tahan karat dan industri berkaitan. Sebagai a mesin penggulung plat hidraulik manufacturer and mesin penggulung plat hidraulik supplier melayani kedua-dua pasaran domestik dan eksport, syarikat mereka bentuk dan menghasilkan mesin siri standard serta peralatan bukan standard yang dibina di sekitar barisan pengeluaran tertentu. Pembeli membandingkan a Pengeluar Mesin Penggelek Plat CNC untuk kedai fabrikasi baharu atau yang sedang berkembang dialu-alukan untuk berkongsi julat ketebalan plat, lebar dan saiz kelompok biasa mereka supaya konfigurasi boleh dipadankan dengan beban kerja sebenar dan bukannya model katalog generik.

Soalan Lazim

S1: Apakah mesin penggulung plat hidraulik?

Ia adalah mesin pembentuk logam yang membengkokkan plat rata ke dalam bentuk melengkung atau silinder menggunakan gulungan yang diposisikan dan ditekan oleh silinder hidraulik, memberikan pengendali boleh laras, kawalan yang mantap ke atas daya lentur.

S2: Bagaimanakah mesin penggulung plat berfungsi?

Plat melepasi bolak-balik antara gulungan berputar manakala gulungan atas atau sisi secara beransur-ansur mengenakan lebih banyak tekanan dengan setiap hantaran, mengetatkan kelengkungan langkah demi langkah sehingga bentuk sasaran dicapai.

S3: Apakah bahan yang boleh digulung oleh mesin penggulung plat hidraulik?

Bahan biasa termasuk keluli karbon, keluli tahan karat, aluminium dan keluli aloi, dengan setiap bahan memerlukan keseimbangan daya hidraulik dan bilangan hantaran yang berbeza.

S4: Berapakah kos mesin penggulung plat hidraulik?

Kos bergantung pada faktor seperti konfigurasi gulungan, ketebalan plat maksimum, panjang gulungan dan tahap automasi CNC, jadi kebanyakan pembeli meminta sebut harga yang disesuaikan berdasarkan saiz plat dan volum pengeluaran mereka sendiri.

S5: Apakah saiz plat yang boleh dikendalikan oleh mesin penggulung hidraulik?

Kapasiti berbeza mengikut saiz bingkai mesin, dengan model yang lebih ringan sesuai untuk kepingan tolok yang lebih nipis dan model mesin penggulung plat tugas berat yang dibina untuk plat struktur yang lebih tebal, jadi ketebalan maksimum dan panjang gulungan hendaklah sentiasa diperiksa mengikut julat bahan anda sendiri.

S6: Bagaimana untuk memilih mesin penggulung plat untuk fabrikasi keluli?

Mulakan dari plat biasa anda yang paling tebal dan terluas, kemudian padankan konfigurasi gulungan, daya hidraulik yang tersedia dan jenis kawalan kepada saiz kumpulan biasa anda, seperti yang diliputi dalam bahagian panduan pemilihan di atas.

S7: Apakah perbezaan antara mesin penggulung plat 3 roll dan 4 roll?

Mesin 3 gulung biasanya memerlukan langkah pra-lentur yang berasingan untuk pinggir plat, manakala mesin 4 gulung membina pra-lentur ke dalam kitaran biasa menggunakan gulungan sisi boleh laras mendatarnya, yang mengurangkan lilitan dan pengendalian tambahan.

S8: Manakah yang lebih baik, mesin penggulung plat hidraulik atau mekanikal?

Mesin hidraulik biasanya menawarkan kawalan tekanan yang lebih halus dan konsisten, yang sesuai dengan ketepatan dan kerja pengeluaran berulang, manakala mesin mekanikal masih boleh menjadi pilihan yang boleh digunakan untuk kerja volum yang lebih mudah dan rendah.
