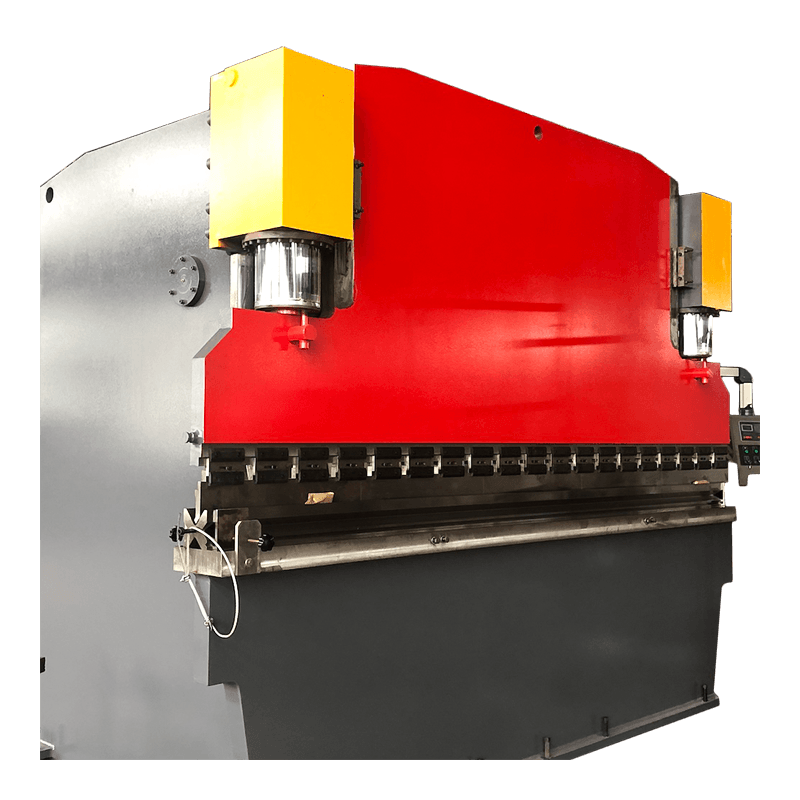

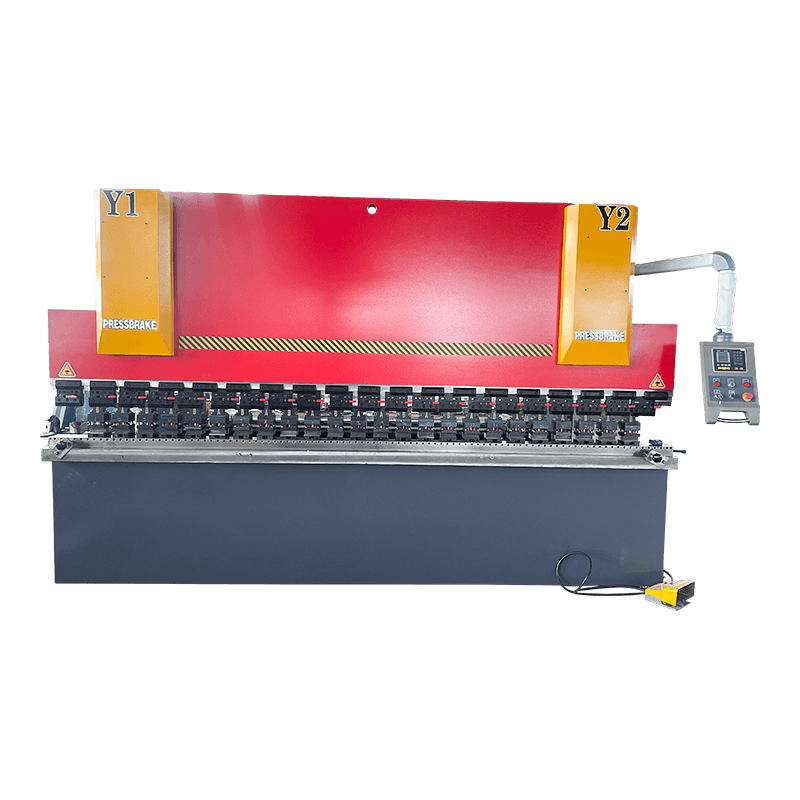

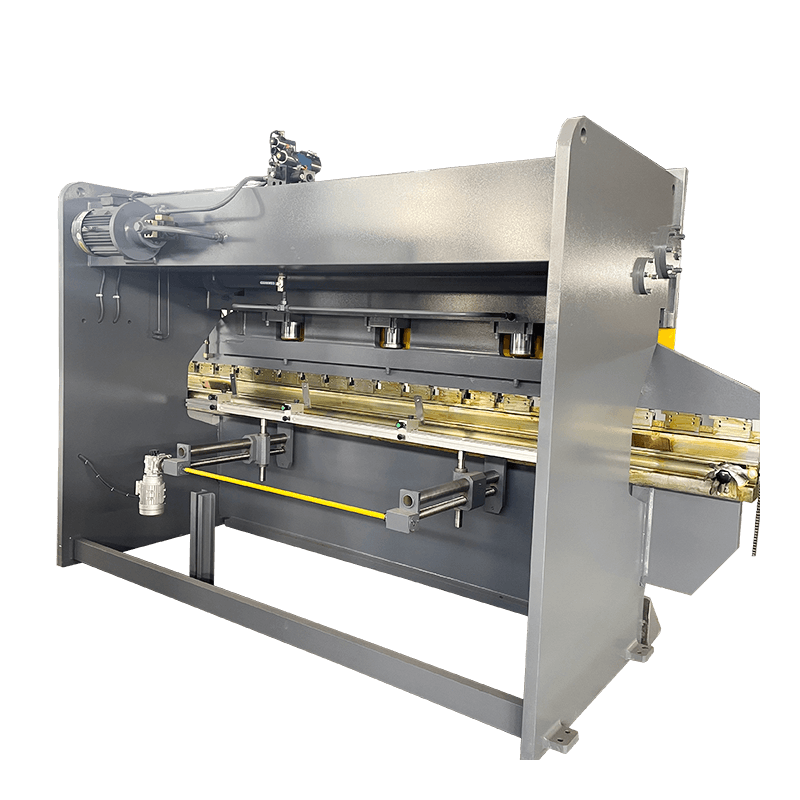

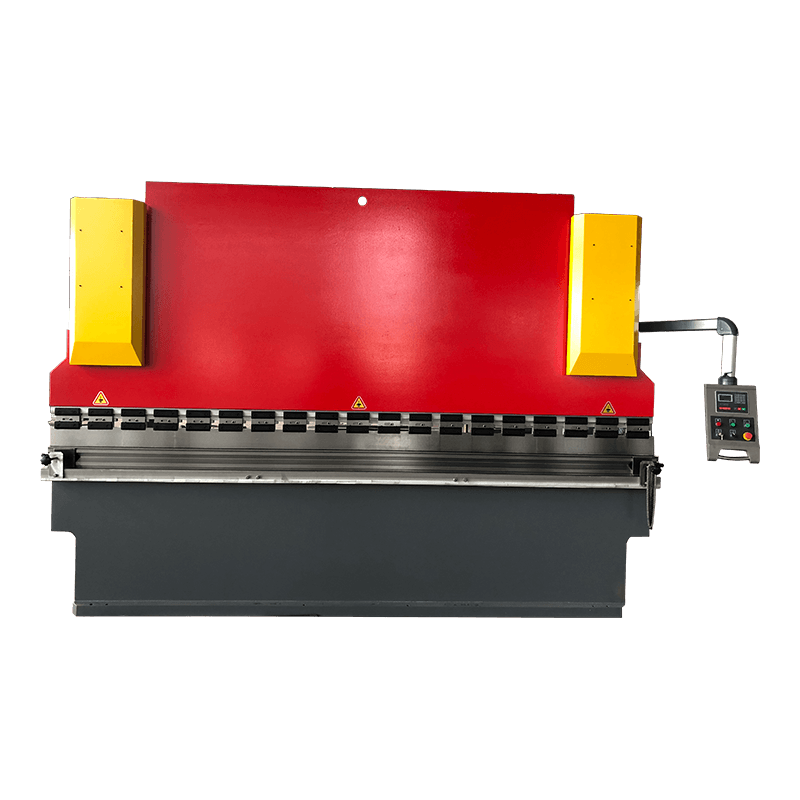

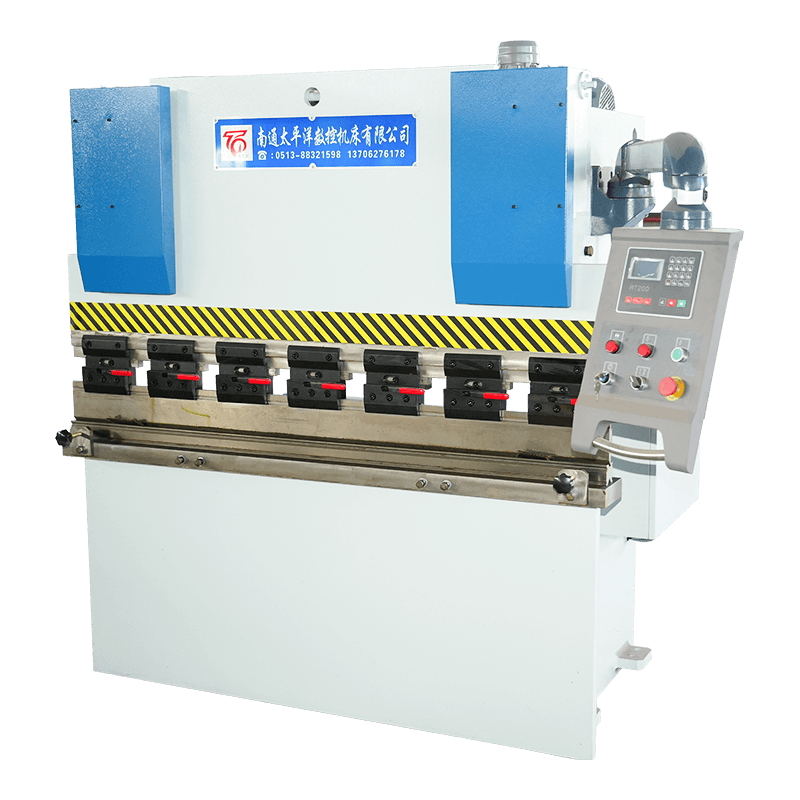

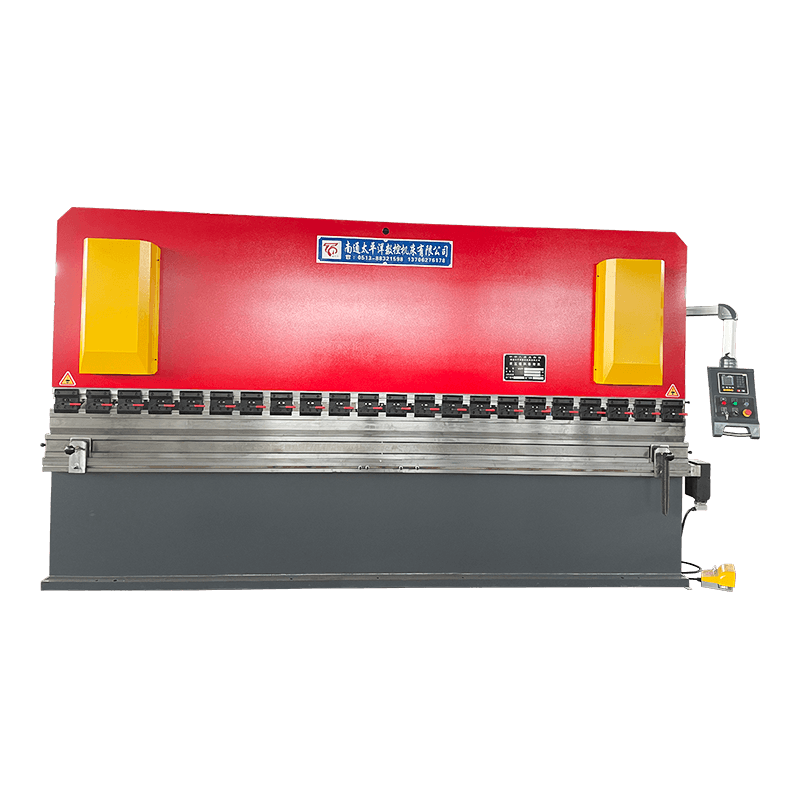

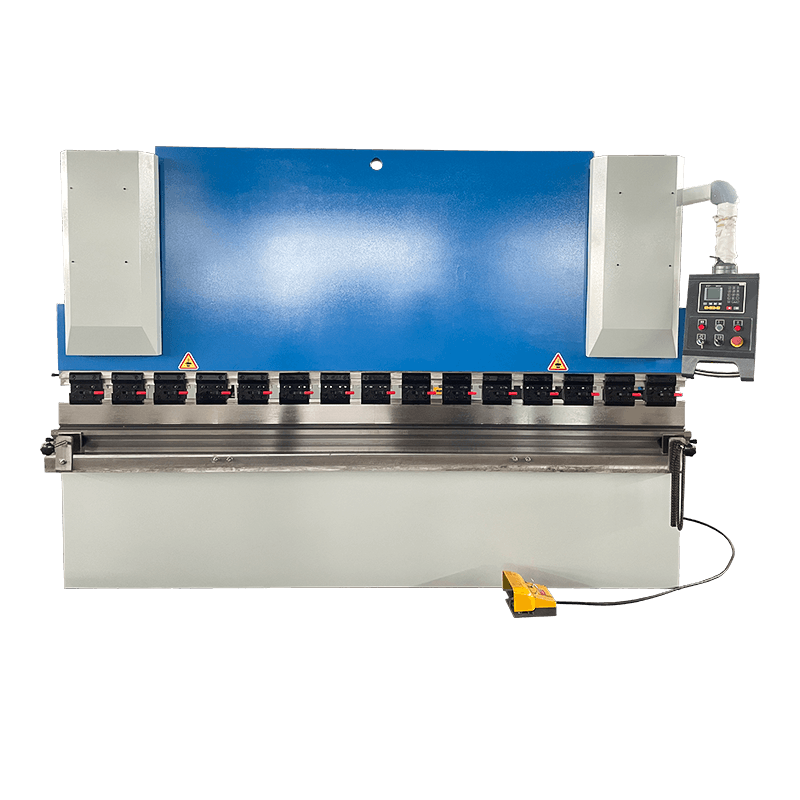

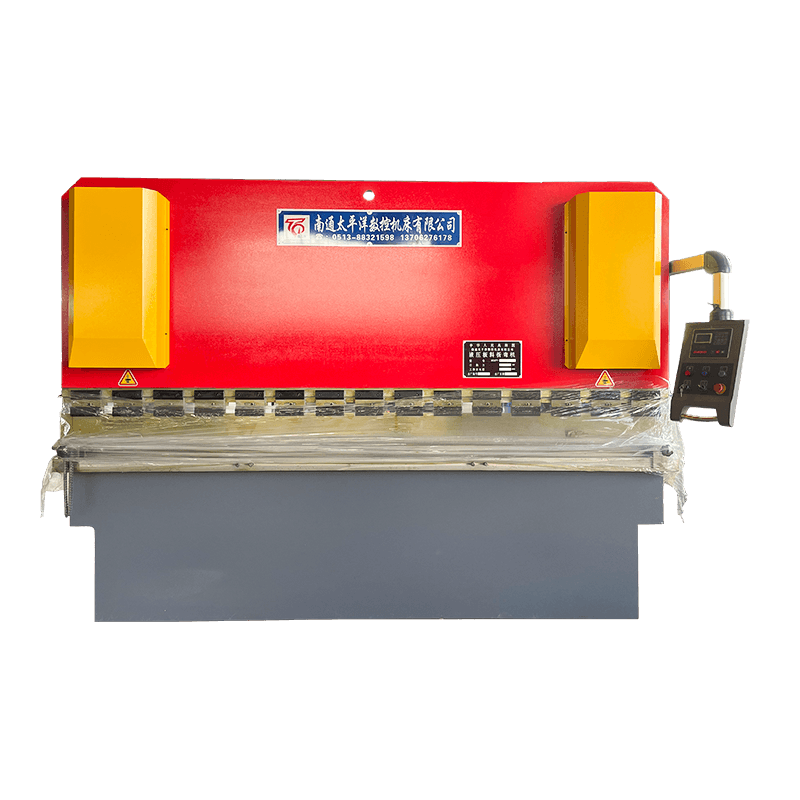

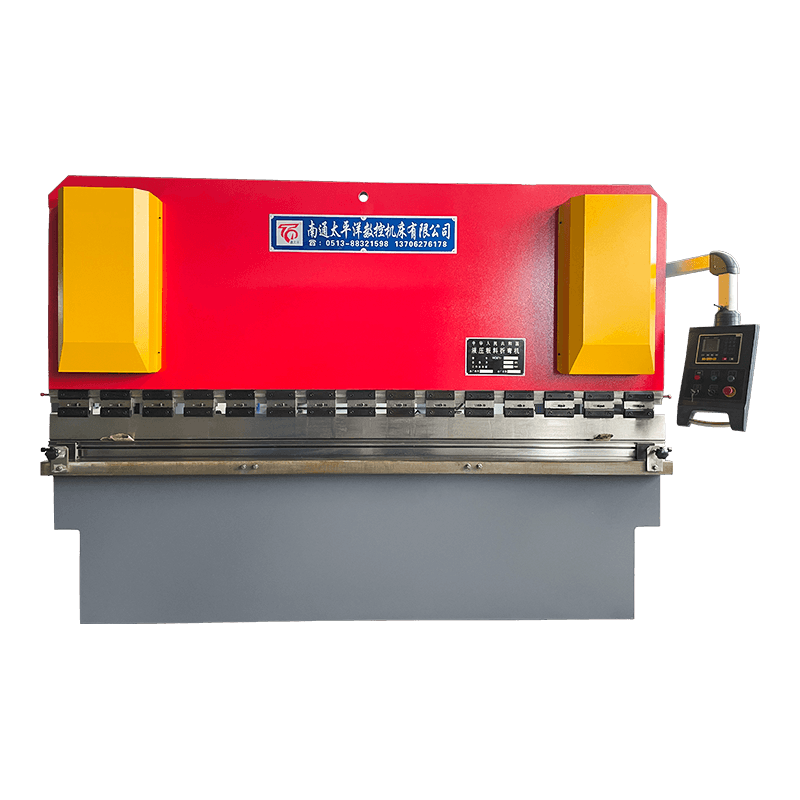

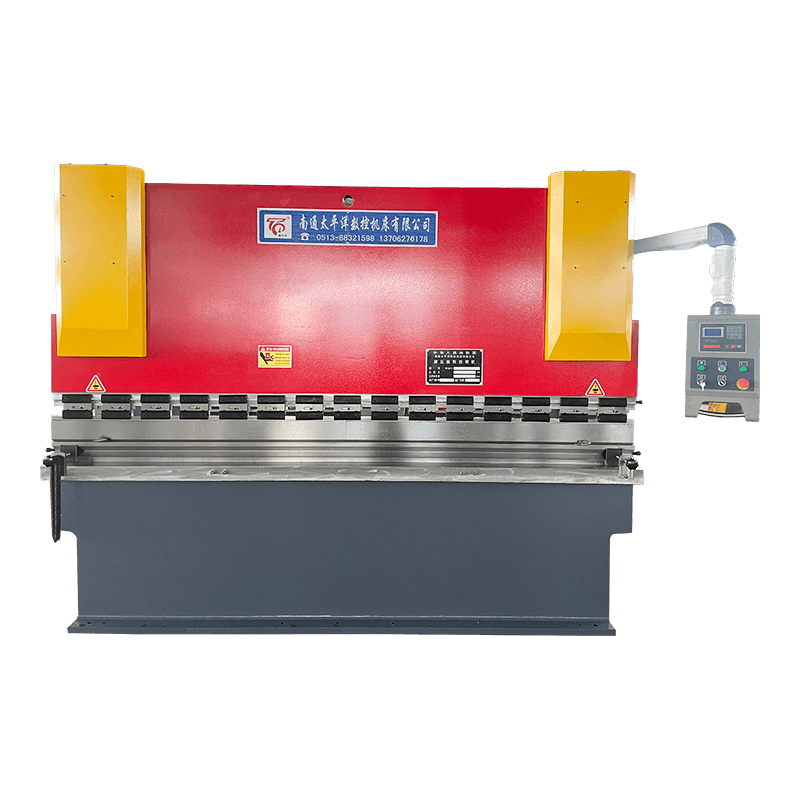

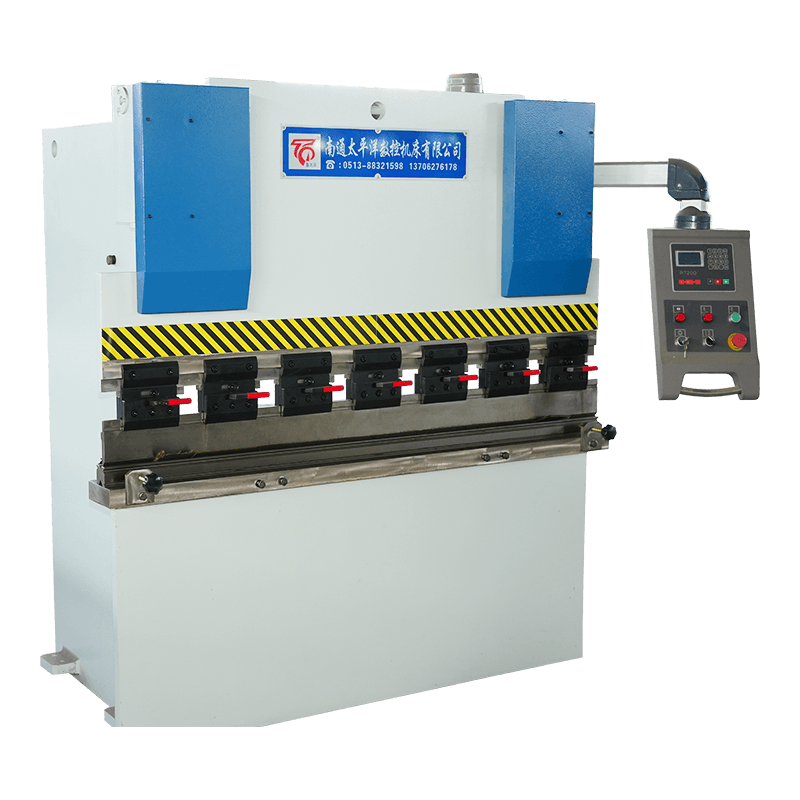

Mesin Lentur Logam Lembaran Hidraulik Siri WC67Y

Brek tekan hidraulik siri WC67Y ialah mesin lentur logam kepingan NC yang menjimatkan kos yang digunakan secara meluas dalam bengkel fabrikasi logam, pengeluaran HVAC dan pembuatan am. Dilengkapi dengan sistem kawalan E21 atau RT200 NC, mesin lentur hidraulik ini menggabungkan prestasi yang boleh dipercayai, operasi mudah dan penyelenggaraan yang rendah, menjadikannya pilihan pertama untuk persekitaran pengeluaran kecil hingga sederhana.

Ciri-ciri Utama
Struktur Dikimpal Semua Keluli: Seluruh rangka mesin menggunakan binaan dikimpal semua keluli dengan rawatan pelepasan tekanan getaran. Direka dan disahkan dengan perisian analisis tekanan ANSYS, ia memastikan kekuatan mekanikal yang tinggi, ketegaran dan kestabilan jangka panjang.

Acuan Atas boleh dibahagikan: Perkakas atas boleh dibahagikan mengikut keperluan pelanggan, menyesuaikan diri dengan pemprosesan bahan kerja dengan saiz dan bentuk yang berbeza, meningkatkan fleksibiliti dalam pengeluaran.

Sistem Kawalan NC: Dilengkapi dengan pengawal E21 NC, sistem memprogramkan lejang tolok belakang dan lejang ram, dan boleh menyimpan sehingga 40 set atur cara untuk persediaan pantas bagi tugas lenturan yang berbeza.

Proses Pemesinan Ketepatan: Rangka mesin mengalami proses penuh pengisaran, membosankan dan mencuci, memastikan ketepatan dan kebolehpercayaan yang tinggi semasa operasi jangka panjang.

Tolok Belakang Tegar: Struktur tolok belakang keluli menyediakan kedudukan yang stabil dan tepat, memastikan dimensi lenturan yang konsisten merentas kelompok.

Keselamatan & Kawalan Hidraulik: Injap limpahan menyediakan perlindungan lebihan untuk sistem hidraulik, manakala suis tekanan membolehkan pelarasan mudah tekanan sistem mengikut bahan dan ketebalan yang berbeza.

Keselamatan Berhenti Kecemasan: Suis kaki dilengkapi dengan fungsi berhenti kecemasan, memastikan penutupan mesin serta-merta sekiranya berlaku situasi yang tidak dijangka untuk keselamatan pengendali yang dipertingkatkan.

Aplikasi
Brek tekan hidraulik ini sesuai untuk membengkokkan keluli karbon, keluli tahan karat, aluminium dan kepingan logam lain dalam industri termasuk:
Pembuatan kepingan logam

Pembuatan HVAC dan saluran saluran
Peralatan dapur dan pengeluaran perkakas rumah
Bahagian automotif dan fabrikasi keluli berstruktur

Pertanyaan

Ciri-ciri prestasi:

1. Badan mesin direka bentuk oleh analisis unsur terhingga, dan penuaan getaran menghilangkan tekanan dalaman, menjadikan badan mesin stabil dan boleh dipercayai.
2. Peranti pemacu silinder belakang yang unik direka menggunakan prinsip tuil, yang bukan sahaja mengurangkan tekanan kerja sistem, tetapi juga meningkatkan kapasiti beban lampau sistem. Meningkatkan ketahanan sistem dan kestabilan pergerakan mekanikal.
3. Peranti penentududukan berbilang titik disediakan di hujung kanan gelangsar, yang bukan sahaja boleh melaraskan gelangsar dengan mudah ke mana-mana kedudukan, tetapi juga melengkapkan kedudukan enam sudut berbeza pada satu masa, mengurangkan intensiti buruh operator dan meningkatkan kecekapan kerja.
4. Motor pengurangan gear cacing dan aci eksentrik disediakan di hujung kiri gelangsar, yang bukan sahaja memudahkan pelarasan keseimbangan gelangsar, tetapi juga memenuhi keperluan pemprosesan khas seperti pembentukan kon dan lenturan.
5. Die bawah direka bentuk dengan pemegang die pampasan pesongan dan plat pesongan, yang bukan sahaja memastikan kelurusan bahan kerja, tetapi juga memastikan konsistensi sudut bahan kerja, dengan itu meningkatkan ketepatan geometri bahan kerja.

Ciri Kawalan E21 NC:

E21 Peranti CNC mesin lentur

ciri-ciri:

●Tolok belakang dan kawalan blok
●Kawalan untuk motor AC am, penyongsang frekuensi
●Kedudukan pintar
●Kaunter stok
●Tetapan masa penahanan/penyahmampatan
●Memori program sehingga 40 program sehingga 25 langkah bagi setiap program
●Kedudukan sebelah
●Fungsi tarik balik
●Satu kunci sandaran/pemulihan parameter
●mm/Inci

Ciri-ciri Pengawal RT200:

RT200 ialah sistem kawalan paparan digital yang direka dan dibangunkan oleh syarikat kami berdasarkan kelebihan banyak sistem CNC domestik dan asing. Ia digunakan untuk keperluan khas mesin ricih dan industri mesin lentur. Berbanding dengan sistem paparan digital tradisional, ia mempunyai ciri-ciri berikut:
1. paparan LCD
2. Diagnosis kendiri isyarat input luaran
3. Kedudukan sehala
4. Kekerapan empat kali ganda perkakasan
5. Penampilan cantik dan tegap
6. Prestasi kos yang tinggi
7. Fungsi pengaturcaraan pelbagai langkah

Konfigurasi standard alatan mesin:

1. Konfigurasi standard sistem E21 atau RT200. Jika sistem tidak diperlukan, peranti paparan digital juga boleh dipilih secara berasingan.
2. Sokongan hadapan boleh tanggal
3. Acuan mesin lentur diperbuat daripada bahan 42CRMO dengan kekerasan 42 darjah untuk memastikan hayat acuan
4. Lekapan mekanikal. Acuan atas adalah lekapan jenis cangkuk mekanikal dengan keselamatan yang tinggi.

Pilihan:

1. Perlindungan fotoelektrik
2. Acuan khas
3. Lekapan pantas
4. Sistem pampasan manual
5. Pasang lampu
6. Pengadang tersuai
7. Keperluan khas lain adalah tertakluk kepada pengesahan harga syarikat

Parameter Utama Brek Tekan Hidraulik Siri WC67Y/K

Model	Nominal Tekanan (KN)	Panjang daripada Jadual (mm)	Jarak antara bingkai (mm)	tekak Kedalaman (mm)	Strok (mm)	Tinggi Terbuka (mm)	Motor Utama (KW)	Berat badan (KG)	Dimensi Keseluruhan LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950

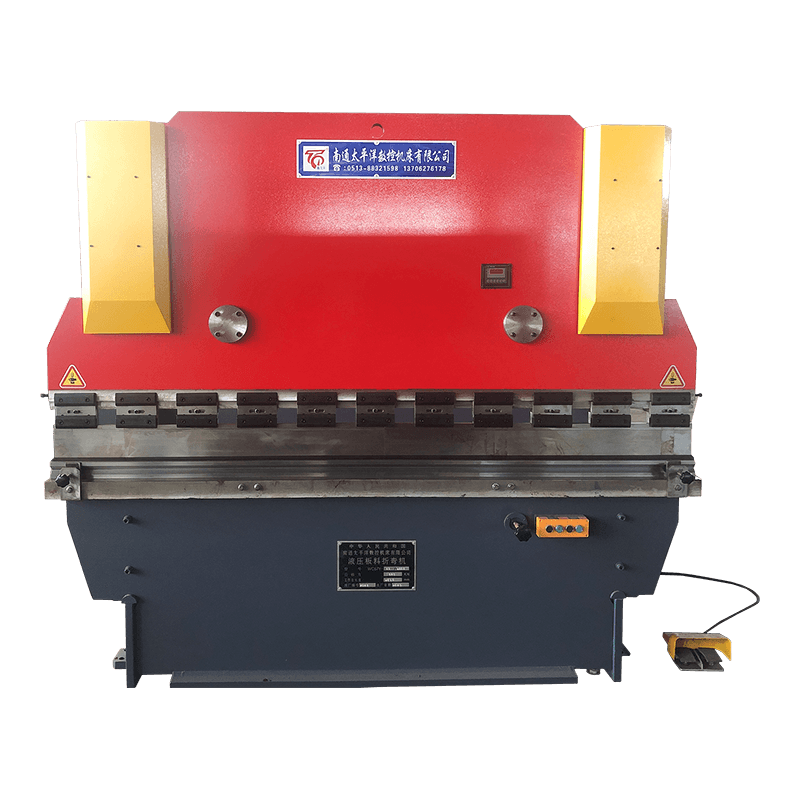

WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

Penerangan dan spesifikasi yang diberikan dalam katalog ini tertakluk kepada pengubahsuaian tanpa notis.
