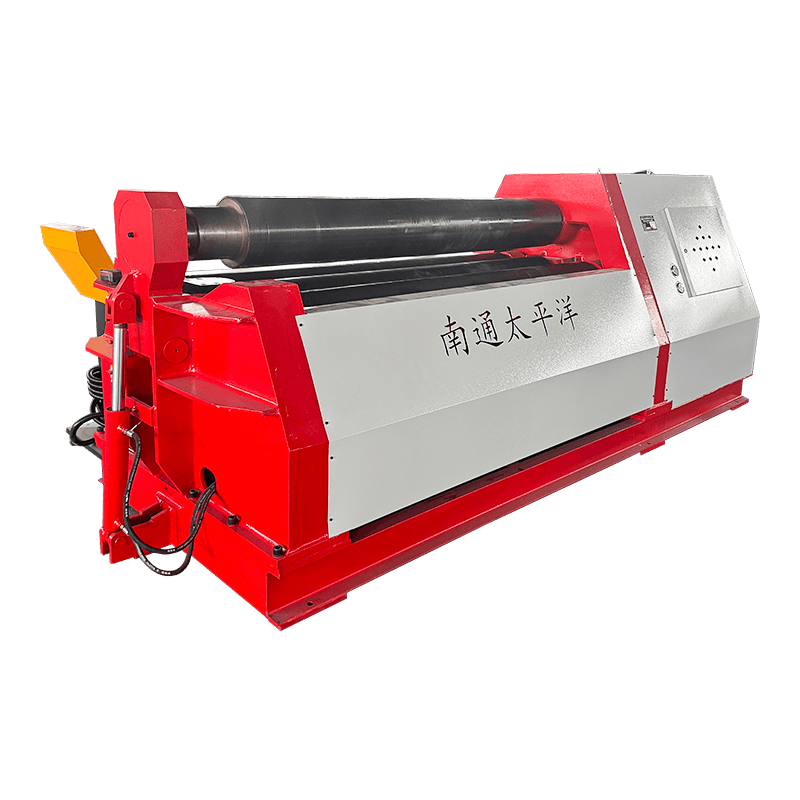

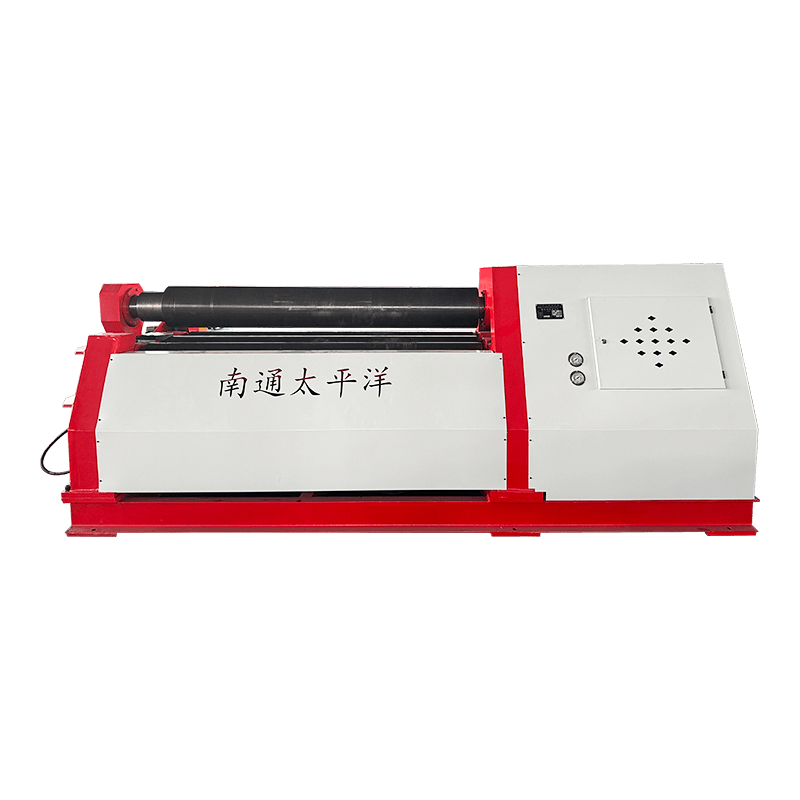

Mesin Guling 4-Roller Siri W12

Mesin penggelek plat 4-gelek siri W12 ialah penyelesaian lenturan plat hidraulik berkecekapan tinggi yang direka untuk pra-lentur dan penggelekkan plat logam ke dalam bahan kerja silinder, kon atau melengkung. Digunakan secara meluas dalam bejana tekanan, dandang, saluran paip, dan struktur industri keluli, mesin ini menyepadukan pra-lentur dan membentuk ke dalam satu operasi, menghapuskan keperluan untuk peralatan tambahan.

Struktur & Prinsip Kerja
Mesin ini menggunakan konfigurasi empat penggelek:
Penggelek atas ialah penggelek pemacu utama, dengan pergerakan menegaknya dikawal oleh motor hidraulik untuk operasi yang stabil dan berkuasa.
Penggelek bawah menggunakan daya pengapit pada plat melalui silinder hidraulik, memastikan pegangan teguh semasa proses pembentukan.
Dua penggelek sisi, diletakkan secara simetri pada kedua-dua belah penggelek bawah, bergerak di sepanjang rel panduan condong. Ia didorong oleh sistem mekanikal yang terdiri daripada kacang, cacing, dan skru utama, memberikan sokongan sisi terkawal dan daya membentuk.
Reka bentuk ini membolehkan kedua-dua hujung plat menjadi pra-bengkok dalam satu persediaan, mengurangkan sisa bahan dan meningkatkan kecekapan berbanding mesin tiga-gelek.

Ciri-ciri Utama
Pembentukan satu langkah: Pra-lentur dan guling boleh diselesaikan pada mesin yang sama, menjimatkan masa persediaan
Pemacu hidraulik penuh: Operasi lancar, ketegaran tinggi, dan daya pengapit yang boleh dipercayai
kawalan recision: Sistem CNC pilihan untuk kawalan automatik kedudukan roller, meningkatkan kebolehulangan
Keserasian bahan yang luas: Sesuai untuk keluli karbon, keluli tahan karat, aluminium dan plat aloi
Operasi mudah: Panel kawalan mesra pengguna dengan mod manual dan automatik

Aplikasi
Kapal tekanan dan dandang
Pembuatan paip
Menara angin dan fabrikasi struktur struktur
Industri automotif dan pembinaan kapal

Pertanyaan

Penerangan Produk

Spesifikasi

Model

Ketebalan
daripada plat bergelung
(mm)

Pra-lentur maksimum
Ketebalan
(mm)

Lebar daripada
plat bergulung
(mm)

Hasil Plat
kekuatan
(Mpa)

Diameter daripada
Penggelek Atas
(mm)

Motor Utama
(KW)

Berat badan
(KG)

Keseluruhannya
Dimensi
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Penerangan dan spesifikasi yang diberikan dalam katalog ini tertakluk kepada pengubahsuaian tanpa pemberitahuan.

Hubungi kami untuk maklumat lanjut

Jangan teragak -agak untuk menghubungi apabila dana memerlukan kami!

SUBMIT

Mengenai
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produk, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Sebagai profesional China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Syarikat kini mempunyai keupayaan untuk merekabentuk, membangun dan mengeluarkan produk siri standard dan peralatan bukan standard. Produk menjual dengan baik di seluruh negara, sejumlah besar eksport ke Asia Tenggara, Eropah, Amerika Syarikat dan Timur Tengah. Syarikat ini meliputi kawasan lebih daripada 20,000 meter persegi, dengan sekumpulan jurutera dan juruteknik dengan pengetahuan profesional, pengeluaran dan peralatan pengujian yang kaya. Selama bertahun-tahun, telah komited untuk penyelidikan dan inovasi untuk memalsukan alat-alat mesin, jualan produk dan perkhidmatan selepas jualan tidak ada usaha di Beijing, Tianjin, Shenyang, Shandong, Zhejah, Guangzhou, Shanghai, Hangzhou, Jiangs. Cawangan -cawangan, melakukan yang terbaik untuk memenuhi keperluan pelanggan domestik dan asing.


Di dunia hari ini penuh harapan dan peluang, alat mesin Pasifik dan pelanggan kami berjalan seiring dengan pembangunan bersama.

Berita
Pelanjutan pengetahuan industri

1. Pengenalan kepada 4 Roller Rolling Lentur Mesin

4 Roller Rolling Bending Machine, juga dikenali sebagai W12 Series 4-Rollers Rolling Machine, ialah peralatan menggelek plat berprestasi tinggi yang digunakan secara meluas untuk membentuk bentuk silinder, arka dan daripada kepingan logam. Ia penting dalam industri seperti pembinaan kapal, kapal tekanan, menara angin, dan pembinaan struktur keluli berat.

Berbanding dengan mesin 3-gelek tradisional, reka bentuk 4-gelek meningkatkan kecekapan dengan 30%–50% dan mengurangkan sisa bahan sehingga 20% , menyediakan penyelesaian pilihan untuk pembentukan plat ketepatan.

Nantong Pacific CNC Machine Tool Co., Ltd ialah syarikat utama industri jentera negara, yang terletak di Zon Pembangunan Ekonomi dan Teknologi Haian, di mana persekitarannya cantik dan trafik yang selesa, yang memudahkan penubuhan komunikasi yang sesuai antara syarikat dan pelanggan. Perusahaan ini dilengkapi sepenuhnya, yang mengkhususkan diri dalam pengeluaran mesin ricih, mesin lentur, mesin rolling, penekan hidraulik, mesin tebukan dan produk lain, digunakan secara meluas dalam: industri ringan, penerbangan, pembinaan kapal, metalurgi, instrumentasi, peralatan elektrik, produk keluli tahan karat, industri pembinaan dan hiasan. Produk kami terjual dengan baik di dalam dan di luar negara.

2. Prinsip Kerja Mesin 4-Roller W12

(1) Sistem Pemacu Utama Roller Atas

Penggelek atas berfungsi sebagai komponen pemacu utama, dikuasakan oleh motor hidraulik yang memastikan putaran yang stabil dan berkuasa untuk operasi guling yang berterusan.

(2) Pergerakan Menegak Roller Bawah

Penggelek bawah bergerak secara menegak di bawah tekanan hidraulik, menggunakan daya melalui minyak hidraulik dalam silinder untuk mengapit plat dengan selamat. Ini memastikan pengagihan tekanan seragam.

(3) Sistem Pelarasan Penggelek Sisi

Penggelek sisi pada kedua-dua belah bergerak di sepanjang panduan menggunakan mekanisme skru, cacing dan skru plumbum, membolehkan kawalan kelengkungan yang tepat untuk ketebalan plat yang berbeza.

Mesin bebas pra-lentur dan gelek kedua-dua hujung plat pada peralatan yang sama , meningkatkan produktiviti dengan ketara dan mengurangkan masa pengendalian bahan.

3. Kelebihan Utama Mesin Penggelek 4 Roller

  1. Kecekapan Tinggi: Pengapit sekali sahaja melengkapkan rolling dan pra-lentur.
  2. Pembentukan Ketepatan: Ketepatan mencapai ±0.5mm untuk struktur silinder.
  3. Buruh berkurangan: Kawalan hidraulik automatik mengurangkan campur tangan manual.
  4. Aplikasi luas: Sesuai untuk plat dari ketebalan 2mm hingga 80mm.
  5. Prestasi Stabil: Penyegerakan hidraulik memastikan kualiti rolling yang konsisten.

4. Gambaran Keseluruhan Parameter Teknikal

item Spesifikasi Faedah Prestasi
Ketebalan Plat 2–80mm Julat aplikasi yang luas
Ketepatan Rolling ±0.5mm Pembentukan berketepatan tinggi
Peningkatan Kecekapan 30%–50% Kitaran pengeluaran yang lebih pantas
Spesifikasi teknikal mesin penggulung plat 4-roller siri W12

5. Aplikasi Perindustrian

Mesin lentur rolling 4 roller digunakan secara meluas dalam:

  • Pembuatan kapal tekanan
  • Pengeluaran menara angin
  • Industri pembinaan kapal
  • Fabrikasi struktur keluli

6. Soalan Lazim

S1: Adakah kelebihan utama struktur 4-roller?

Ia membolehkan pra-lentur dan berkesan dalam satu mesin, meningkatkan kecekapan dan mengurangkan sisa bahan.

S2: Adakah julat ketinggian yang boleh dikendalikannya?

Ia boleh mengendalikan plat keluli dari 2mm hingga 80mm bergantung pada kapasiti model.

S3: Adakah kawalan CNC tersedia?

Ya, sistem CNC adalah pilihan dan meningkatkan tahap ketepatan dan automasi dengan ketara.
