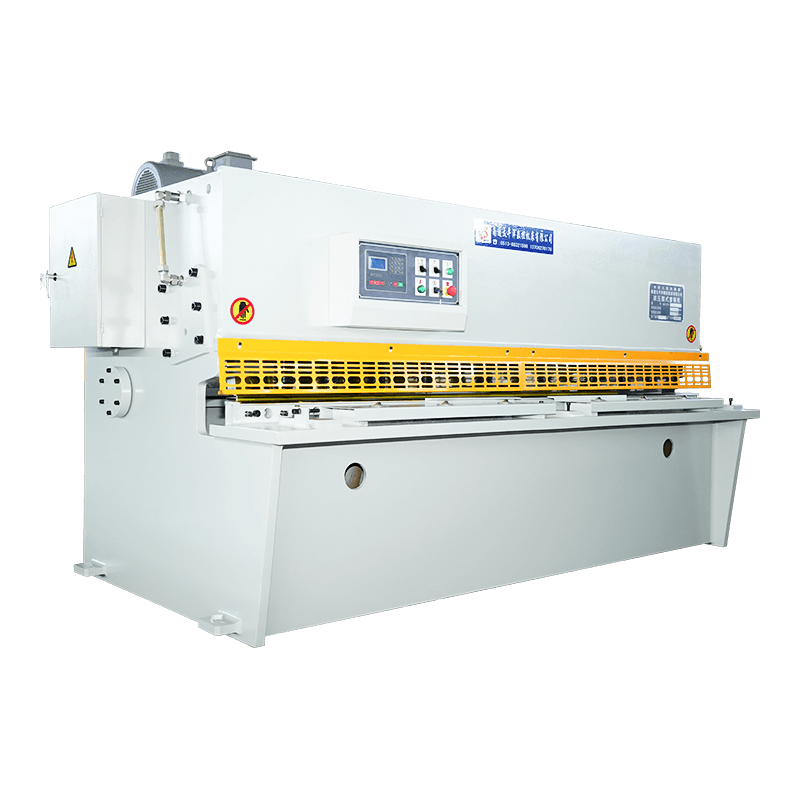

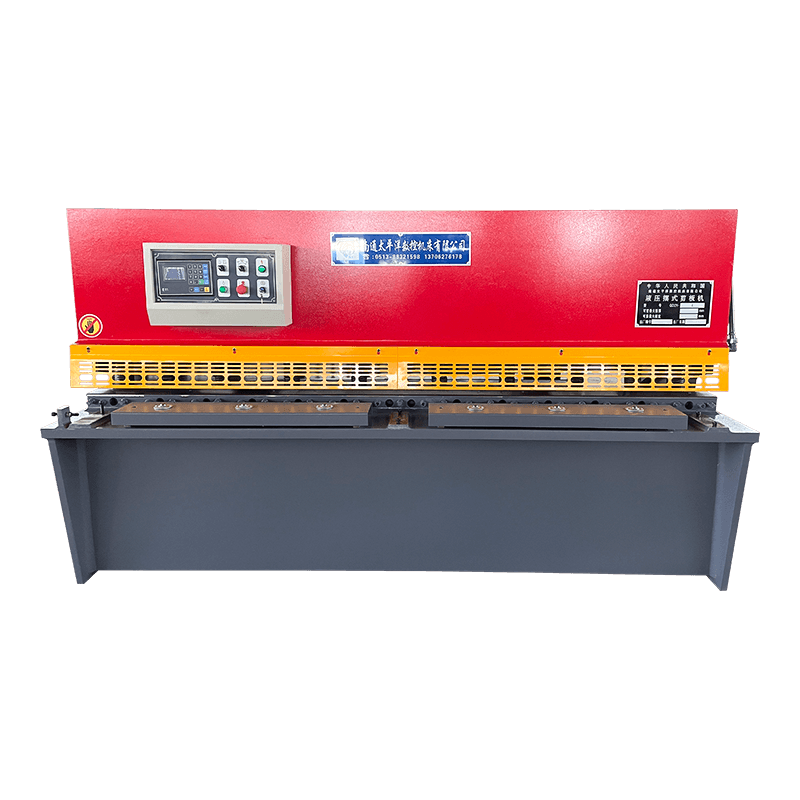

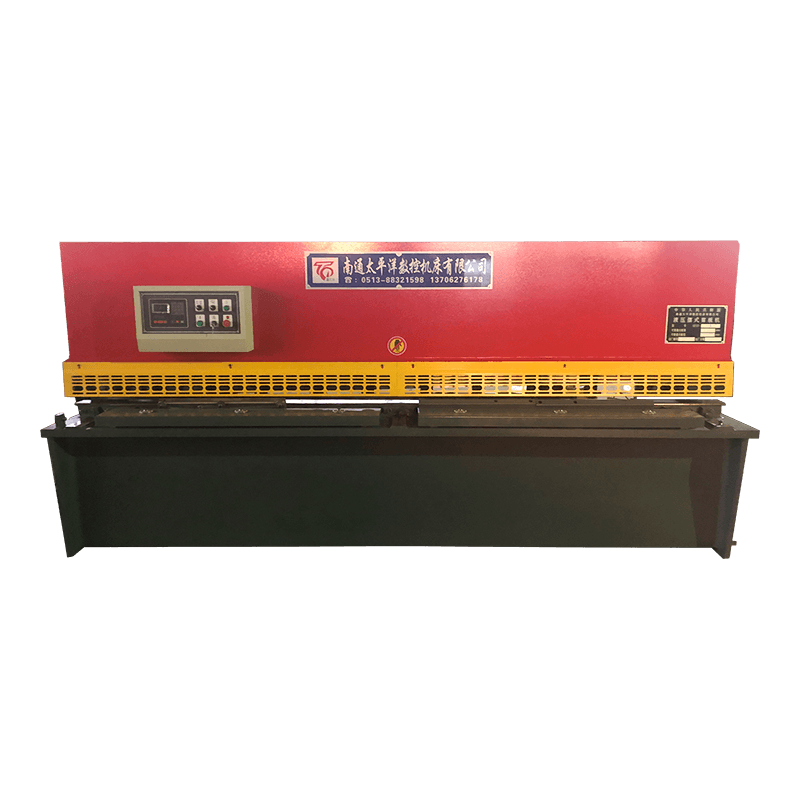

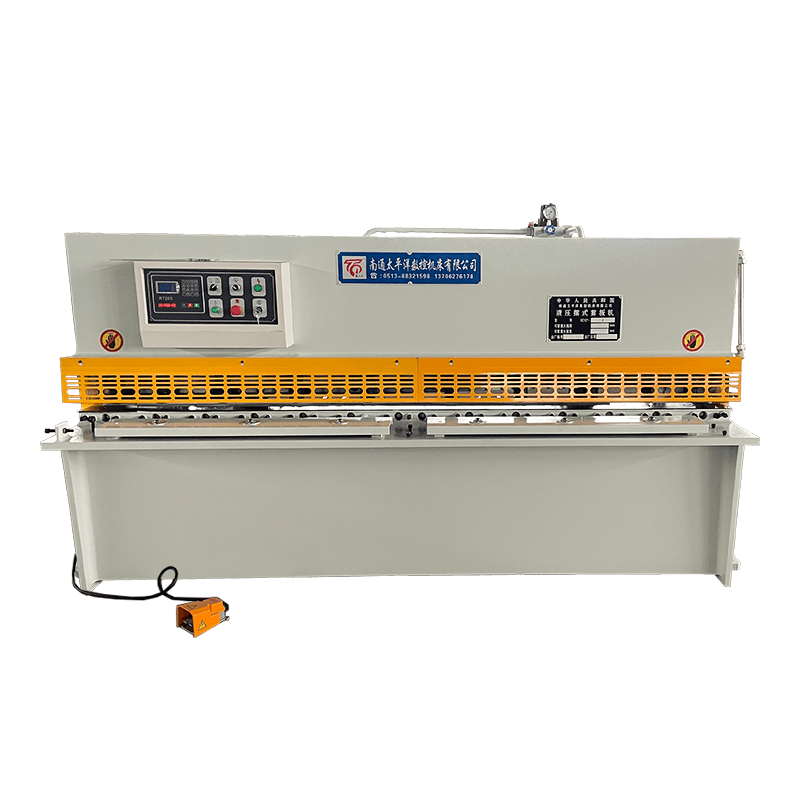

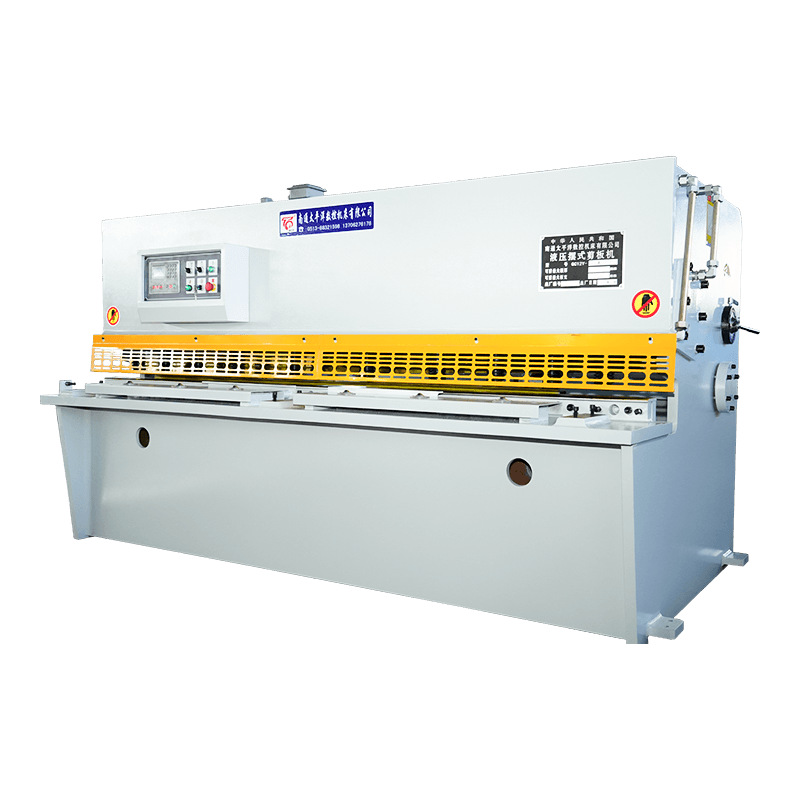

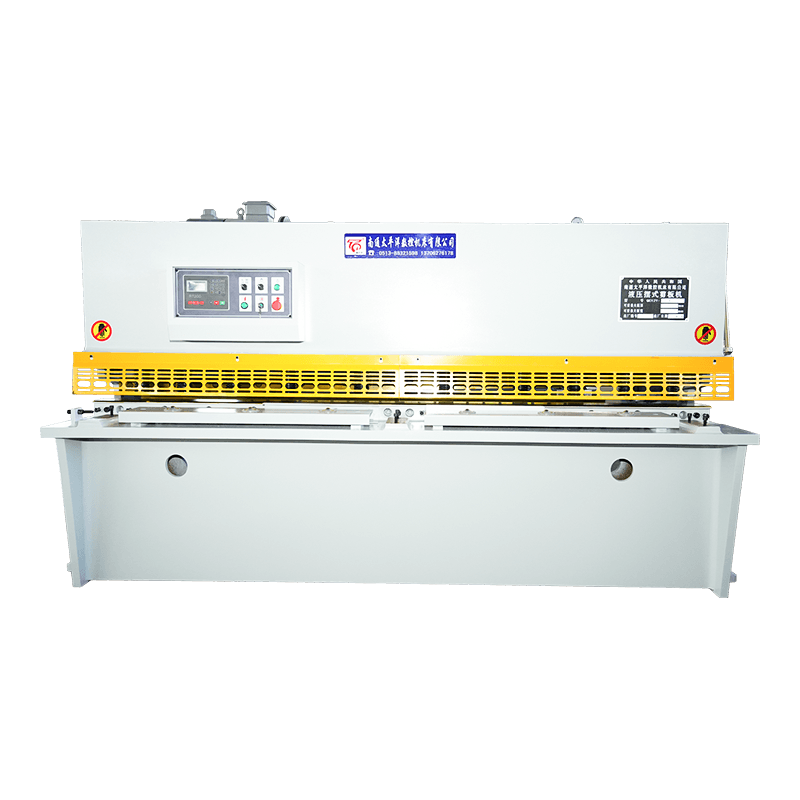

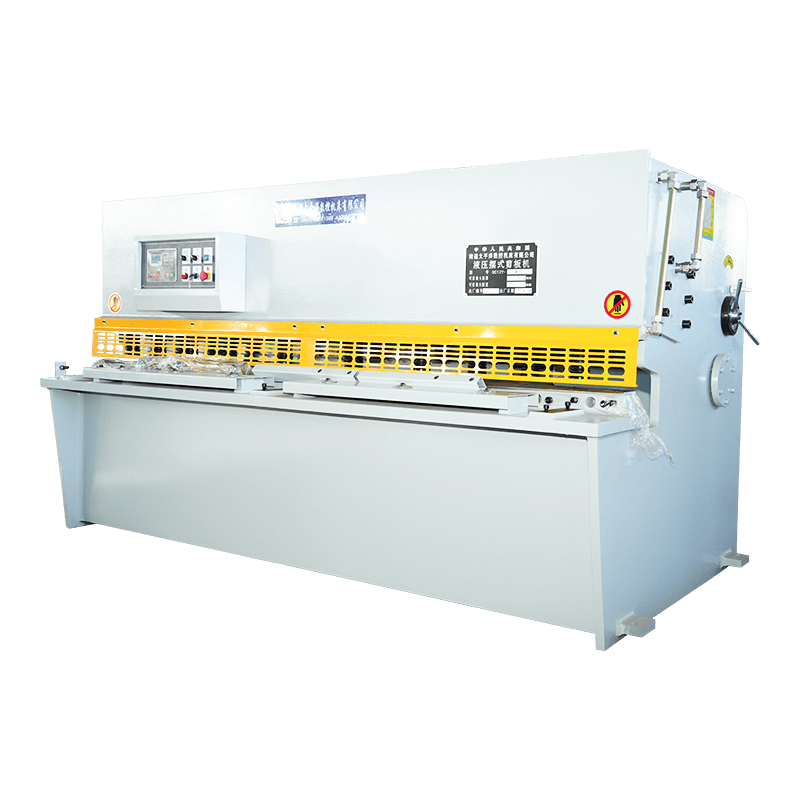

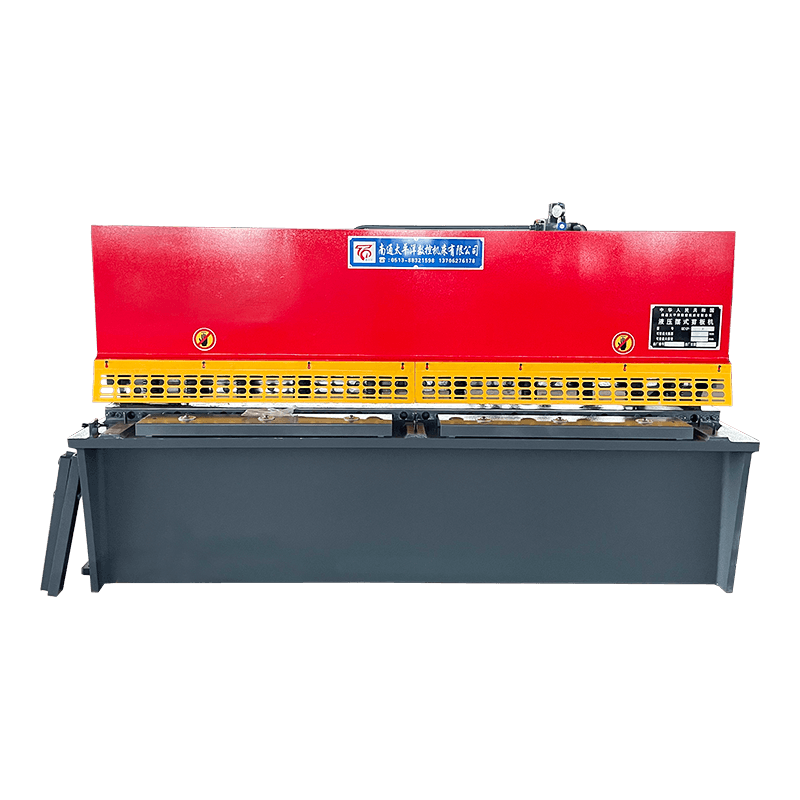

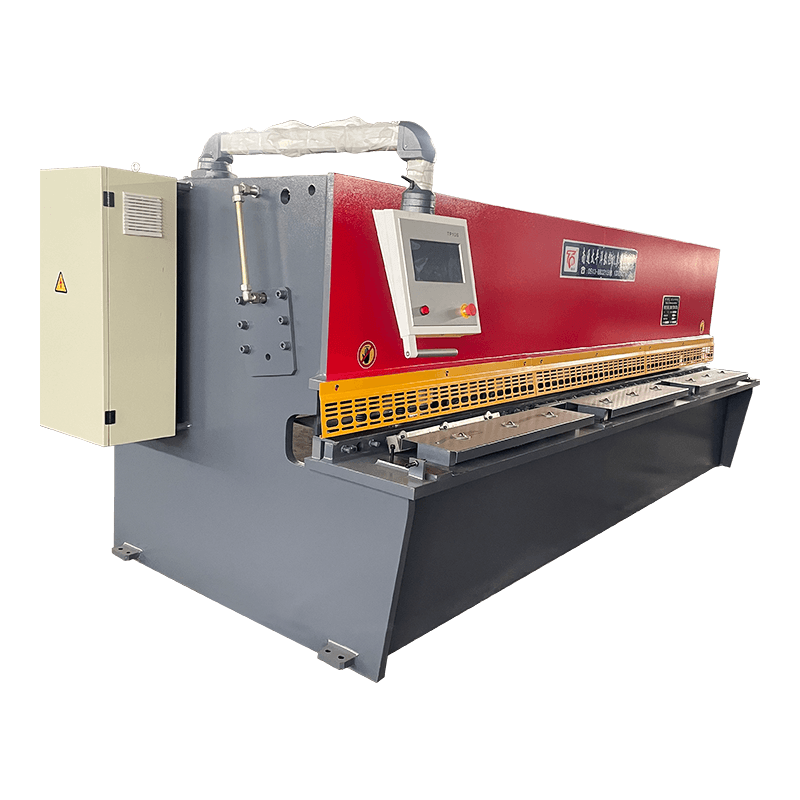

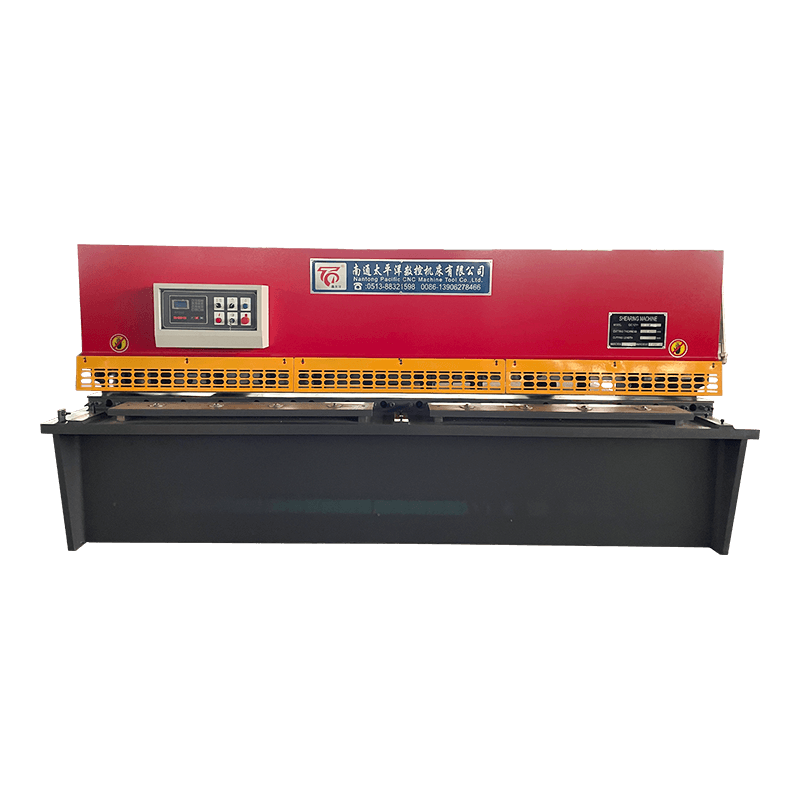

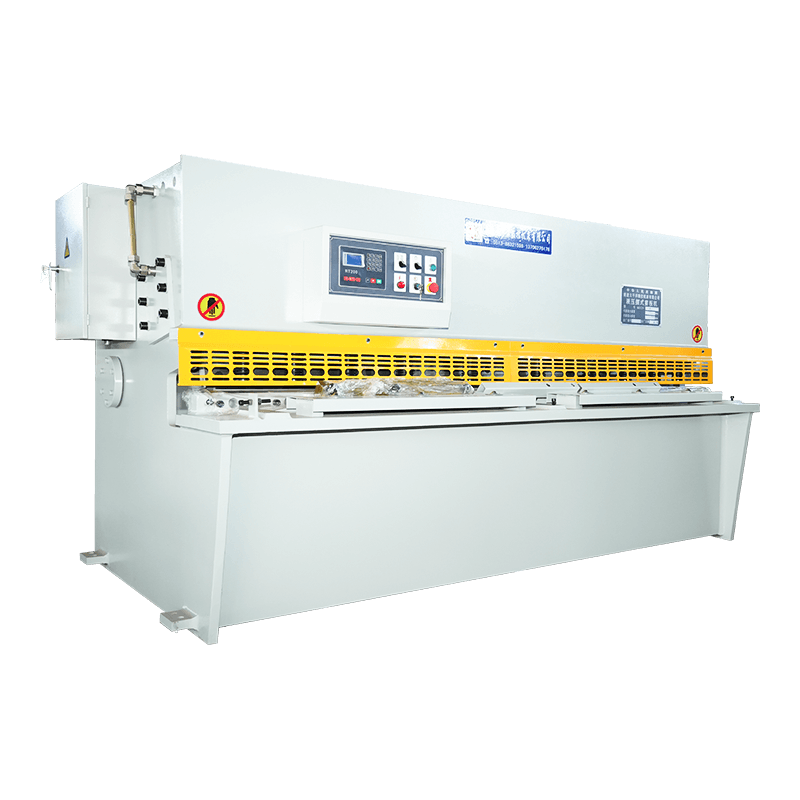

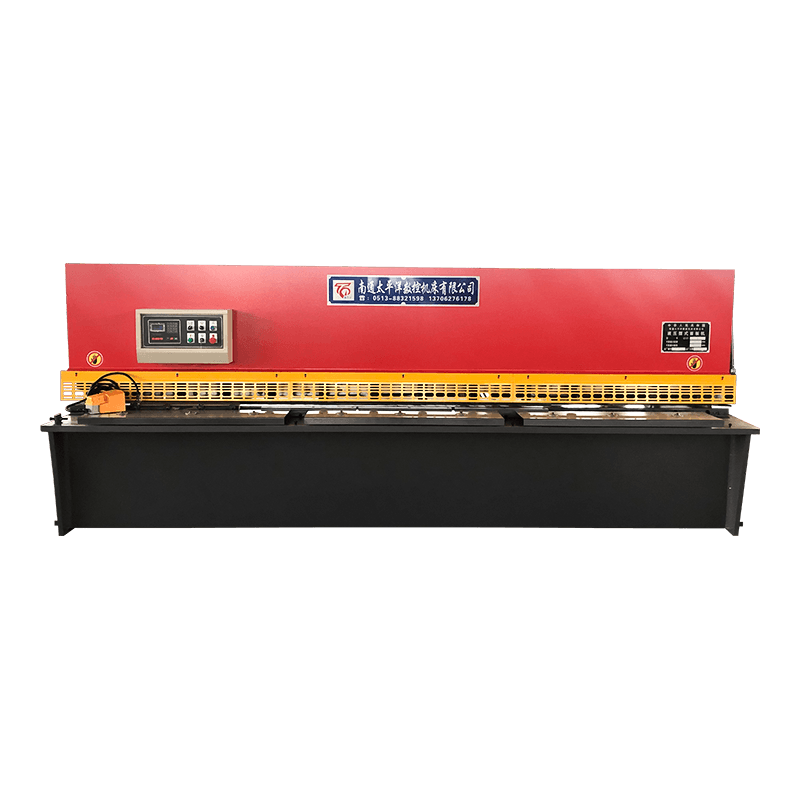

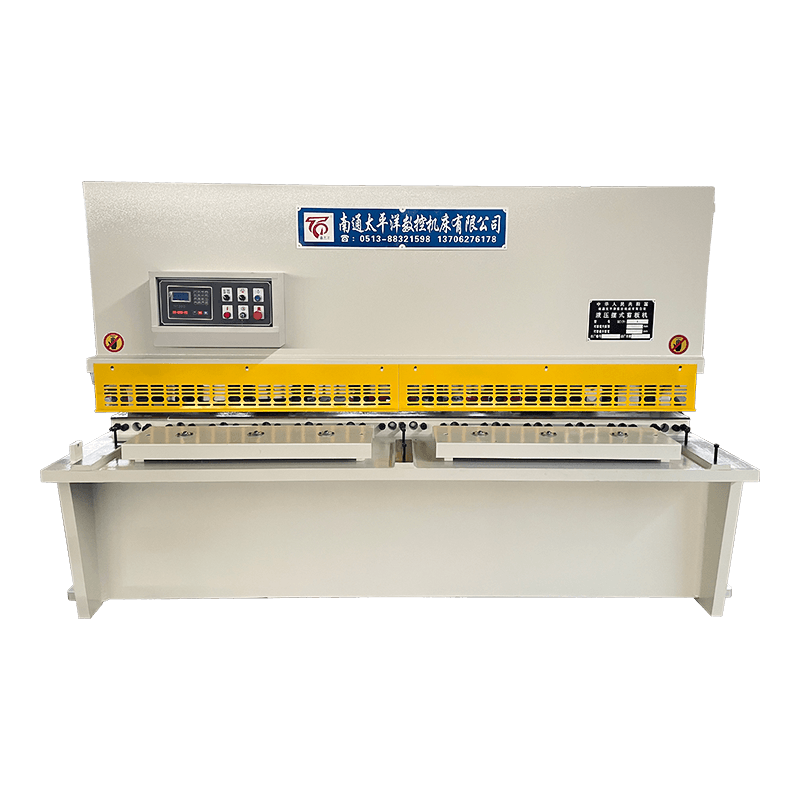

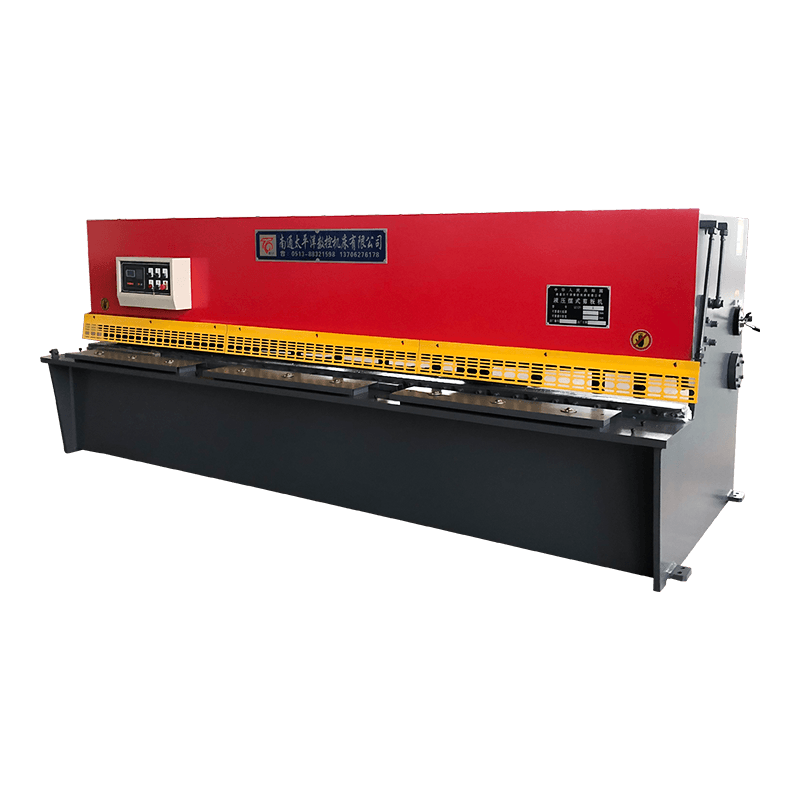

QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine

Mesin ricih rasuk ayunan hidraulik siri QC12Y/K ialah penyelesaian ricih logam berketepatan tinggi yang digunakan secara meluas dalam pemprosesan logam kepingan, fabrikasi logam dan industri pembuatan. Direka untuk memotong plat keluli dengan ketepatan dan kecekapan yang tinggi, ricih hidraulik ini menggabungkan prestasi yang boleh dipercayai dengan kawalan CNC yang mesra pengguna.

Ciri-ciri Utama
Sistem Berhenti Belakang Ketepatan Tinggi: Penyongsang mengawal motor henti belakang, memastikan ketepatan kedudukan dikawal dalam 0.05 mm, memberikan pemotongan panjang yang konsisten untuk pengeluaran besar-besaran.

Bilah Pemotong berkualiti tinggi: Diperbuat daripada keluli aloi 6CrW2Si, bilahnya menawarkan kekerasan, keliatan dan rintangan haus yang sangat baik, memastikan hayat perkhidmatan yang panjang dan hasil ricih yang bersih pada pelbagai kepingan logam.

Sistem Kawalan CNC: Dilengkapi dengan pengawal E21S, mesin ini menguruskan lejang henti belakang dan lejang bilah ricih, dan boleh menyimpan sehingga 40 set atur cara untuk persediaan pantas bagi tugas pemotongan yang berbeza.

Keselamatan & Pemulangan Hidraulik: Injap limpahan menyediakan perlindungan lebih untuk sistem hidraulik, manakala pemegang pisau didorong ke belakang oleh nitrogen untuk pukulan balik yang pantas, licin dan boleh dipercayai.

Perlindungan Keselamatan yang Dipertingkatkan: Suis kaki disepadukan dengan fungsi berhenti kecemasan, memberikan perlindungan yang boleh dipercayai terhadap protrusi yang tidak disengajakan semasa operasi.

Jurang Bilah Boleh Laras: Pelarasan manual bagi jurang bilah membolehkan pengendali memperhalusi kelegaan mengikut ketebalan bahan yang berbeza, memastikan kualiti ricih optimum.

Kedudukan Pemakanan Tepat: Meja sokongan hadapan dengan pembaris, membolehkan pengendali dilengkapi mengesan panjang suapan dengan tepat untuk kedua-dua operasi manual dan berasingan secara automatik.

Aplikasi
Mesin ricih rasuk ayun ini sesuai untuk menggunting keluli karbon, keluli tahan karat, aluminium dan plat logam lain dalam industri termasuk:

  • Pemprosesan kepingan logam
  • Bengkel fabrikasi logam
  • Pembuatan automotif dan perkakas
  • Pembinaan dan pengeluaran keluli struktur

Pertanyaan

QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine
QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine

Penerangan Produk

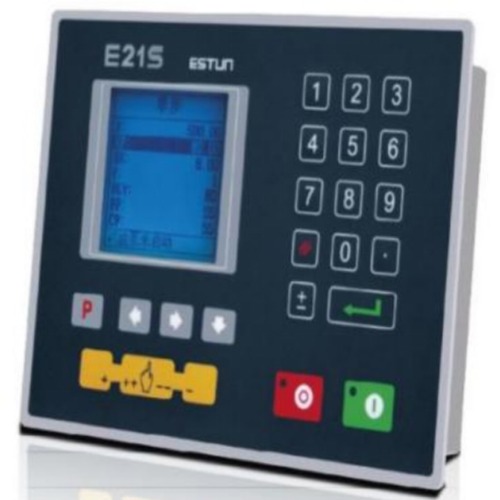

Menggunakan peranti CNC khas mesin ricih E21-S syarikat ESTUN

Produk ini mempunyai ciri-ciri berikut:

Kawalan kedudukan tolok belakang.
Fungsi kedudukan pintar.
Fungsi kedudukan sehala dan dua hala, dengan berkesan menghapuskan jurang skru.
Fungsi berundur.
Fungsi carian titik rujukan automatik.
Fungsi sandaran dan pemulihan parameter satu kunci.
Fungsi pengajaran kedudukan pantas.
40 ruang penyimpanan program berbilang langkah, setiap program mempunyai 25 langkah.
Fungsi perlindungan kegagalan kuasa.

QC12Y/K- Parameter teknikal

Model

Mencukur
Ketebalan
(mm)

Mencukur
Lebar
(mm)

Strok
(kali/mm)

Tolok belakang
Julit
(mm)

Sudut garu
(°)

Motor Utama
(KW)

Berat badan
(KG)

Keseluruhannya
Dimensi
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

2°

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

2°

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

2°

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

2°

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

2°

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

2°

18.5

15500

4750X2450X2050

Penerangan dan spesifikasi yang diberikan dalam katalog ini tertakluk kepada pengubahsuaian tanpa notis.

PREV: No previous product NEXT: No next product

Hubungi kami untuk maklumat lanjut

Jangan teragak -agak untuk menghubungi apabila dana memerlukan kami!

SUBMIT

Produk berkaitan

Mesin Guling 4-Roller Siri W12 Mesin Guling 4-Roller Siri W12
Mesin Gelek Hidraulik Universal Siri W11S 3-Roller Mesin Gelek Hidraulik Universal Siri W11S 3-Roller
W11 Siri 3-Gelek Mesin Gelek Mekanikal Simetri W11 Siri 3-Gelek Mesin Gelek Mekanikal Simetri
Mesin penekan hidraulik empat lajur siri Y32 Mesin penekan hidraulik empat lajur siri Y32
Penekan hidraulik satu lajur Y41 Penekan hidraulik satu lajur Y41
Mesin Gelek Bahagian Hidraulik W24S Mesin Gelek Bahagian Hidraulik W24S
Mesin Lentur Logam Lembaran Hidraulik Siri WC67Y Mesin Lentur Logam Lembaran Hidraulik Siri WC67Y
WC67K Siri Torsion Axis Synchronous CNC Hydraulic Sheet Metal Bending Machine WC67K Siri Torsion Axis Synchronous CNC Hydraulic Sheet Metal Bending Machine
WE67K siri elektro-hidraulik servo CNC mesin lentur logam lembaran hidraulik WE67K siri elektro-hidraulik servo CNC mesin lentur logam lembaran hidraulik
Mengenai
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produk, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Sebagai profesional China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Syarikat kini mempunyai keupayaan untuk merekabentuk, membangun dan mengeluarkan produk siri standard dan peralatan bukan standard. Produk menjual dengan baik di seluruh negara, sejumlah besar eksport ke Asia Tenggara, Eropah, Amerika Syarikat dan Timur Tengah. Syarikat ini meliputi kawasan lebih daripada 20,000 meter persegi, dengan sekumpulan jurutera dan juruteknik dengan pengetahuan profesional, pengeluaran dan peralatan pengujian yang kaya. Selama bertahun-tahun, telah komited untuk penyelidikan dan inovasi untuk memalsukan alat-alat mesin, jualan produk dan perkhidmatan selepas jualan tidak ada usaha di Beijing, Tianjin, Shenyang, Shandong, Zhejah, Guangzhou, Shanghai, Hangzhou, Jiangs. Cawangan -cawangan, melakukan yang terbaik untuk memenuhi keperluan pelanggan domestik dan asing.


Di dunia hari ini penuh harapan dan peluang, alat mesin Pasifik dan pelanggan kami berjalan seiring dengan pembangunan bersama.

Berita
Pelanjutan pengetahuan industri

1. Pengenalan kepada Mesin Gunting Rasuk Ayun CNC Siri QC12Y/K

Piawaian CNC Siri QC12Y/K Mesin Gunting Rasuk Ayunan Hidraulik adalah peralatan pemotongan logam berprestasi tinggi yang digunakan secara meluas dalam industri fabrikasi logam kepingan. Ia direka untuk memotong keluli karbon, keluli tahan karat, dan plat aluminium dengan ketepatan dan kecekapan yang tinggi.

Berbanding dengan gunting mekanikal tradisional, mesin rasuk ayunan hidraulik CNC ini meningkatkan kecekapan pemotongan dengan 30%–50% dan memastikan ketepatan pemotongan dalam ±0.1mm , gunakan pilihan yang boleh dipercayai untuk industri pembuatan moden.

Nantong Pacific CNC Machine Tool Co., Ltd ialah syarikat utama industri jentera negara, yang terletak di Zon Pembangunan Ekonomi dan Teknologi Haian, di mana persekitarannya cantik dan trafik yang selesa, yang memudahkan penubuhan komunikasi yang sesuai antara syarikat dan pelanggan. Perusahaan ini dilengkapi sepenuhnya, yang mengkhususkan diri dalam pengeluaran mesin ricih, mesin lentur, mesin rolling, penekan hidraulik, mesin tebukan dan produk lain, digunakan secara meluas dalam: industri ringan, penerbangan, pembinaan kapal, metalurgi, instrumentasi, peralatan elektrik, produk keluli tahan karat, industri pembinaan dan hiasan. Produk kami terjual dengan baik di dalam dan di luar negara.

2. Ciri-ciri Utama Mesin Gunting Siri QC12Y/K

  • Sistem Kawalan Penyongsang: Mengawal motor henti belakang dengan ketepatan dalam 0.05mm.
  • Bahan Bilah Berkualiti Tinggi: Menggunakan keluli 6CrW2Si untuk prestasi pemotongan yang tahan lama.
  • Sistem CNC E21S: Mengawal bahagian belakang dan panjang pemotongan, menyimpan sehingga 40 program.
  • Perlindungan Lebihan: Injap limpahan memastikan keselamatan sistem di bawah tekanan tinggi.
  • Sistem Pemulangan Nitrogen: Pemegang pisau kembali dengan lancar dan selamat.
  • Fungsi Berhenti Kecemasan: Suis kaki memastikan keselamatan pengendali.
  • Pelarasan Jurang Bilah Manual: Meningkatkan kualiti pemotongan untuk bahan yang berbeza.
  • Sokongan Hadapan dengan Pembaris: Memastikan kedudukan panjang suapan yang tepat.

3. Prinsip Kerja Mesin Gunting Rasuk Ayunan Hidraulik

(1) Mekanisme Pemotong Rasuk Ayun

Bilah atas bergerak dalam gerakan arka berayun, memastikan pemotongan lancar dan berterusan. Reka bentuk ini mengurangkan penggunaan tenaga dengan 15%–20% berbanding dengan sistem guillotine.

(2) Sistem Pemacu Hidraulik

Sistem hidraulik memberikan tekanan yang stabil untuk memastikan daya pemotongan yang konsisten merentasi keseluruhan bilah panjang, menyokong ketebalan sehingga plat keluli 16mm .

(3) Integrasi Kawalan CNC

Sistem kawalan E21S mengautomasikan kedudukan tolok belakang dan lejang pemotongan, meningkatkan produktiviti dengan ketara dan mengurangkan operator ralat.

4. Gambaran Keseluruhan Parameter Teknikal

item Spesifikasi Faedah
Ketebalan pemotongan 1–16mm Keserasian bahan yang luas
Ketepatan Tolok Belakang 0.05mm Kedudukan ketepatan tinggi
Sistem Kawalan E21S CNC Operasi boleh atur cara
Spesifikasi teknikal mesin ricih rasuk ayunan hidraulik QC12Y/K

5. Aplikasi Perindustrian

Siri QC12Y/K digunakan secara meluas dalam:

  • Bengkel fabrikasi logam
  • Industri pembinaan kapal
  • Pembuatan automotif
  • Pemprosesan keluli pembinaan

6. Soalan Lazim

S1: Adakah bahan yang boleh dipotong oleh mesin QC12Y/K?

Ia boleh memotong keluli karbon, keluli tahan karat, dan plat aluminium dengan cekap.

S2: Adakah sistem kawalan yang digunakan?

Ia menggunakan sistem CNC E21S, yang menyokong sehingga 40 tetapan boleh atur cara.

S3: Apakah kelebihan utama reka bentuk rasuk ayunan?

Ia memberikan tindakan pemotongan yang lebih lancar dan mengurangkan penggunaan tenaga sehingga 20%.
